軌道交通16號線大治河橋
所在區域
上海市
分類
橋梁工程/斜拉橋
工程時間
2011年11月竣工
特色
創造了上海市軌道交通領域首次應用矮塔斜拉橋橋型以及國內軌道交通領域同類型橋梁跨度最大的“兩項第一”
項目介紹
上海市軌道交通11號線南段工程是上海軌道網絡中的一條連接市中心與南匯臨港新城的市域快線。線路起點龍陽路站,終點臨港新城站,全長58.9 km。

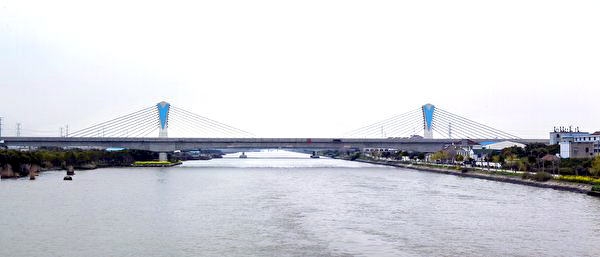

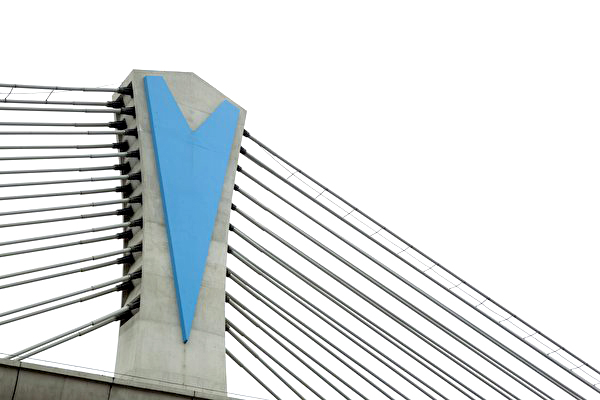

線路跨越大治河采用雙塔單索面矮塔斜拉橋，跨徑布置為80m+140m+80m，設計荷載：雙線6節編組A型車。主梁采用預應力混凝土單箱雙室斜腹板箱梁，梁高3.0m~5.6m。橋塔高度為20.5m，橋塔側面設箭頭裝飾造型。墩梁間設大噸位球鋼支座及液壓LUD速度鎖定器。
